必看|低压配电柜常见的7个故障及解决方法

发布时间:8/26/2020 3:06:58 PM

压配电室是电力作业人员工作的场所,也是保障电力供应的中心,配电柜的正常运行和供电质量有着直接关系,了解一些低压配电柜常见的故障和解决方法是十分有必要的。


低压配电柜常见的7个故障及解决方法,你都get√了吗?

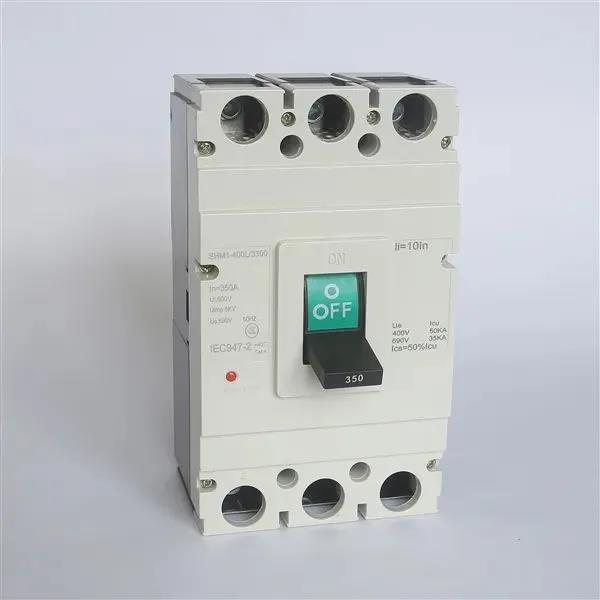

一、断路器不能合闸







原因分析及解决办法:

1、 欠压线圈不工作(电压正常)。→ 更换欠压线圈。

2、 按下合闸按钮,合闸线圈得电不工作。→ 更换欠压线圈 。

3、 合闸按钮接触不良 。→ 更换合闸按钮。

4、 控制回路熔芯烧坏 。→ 确认控制回路正常无短路后更换熔芯。

5、 断路器未储能 。→ 检查电动机控制电源电压必须≥ 85%。

6、 合闸电磁铁控制电源电电压小于 85% 。→ 合闸电磁铁电源电压必须≥ 85% 。

7、 合闸电磁铁已损坏 。→ 更换合闸电磁铁。

8、 抽屉式断路器二次回路接触不良。→ 把抽屉式断路器摇出后,重新摇到“接通”位置。检查二次回路是否连接可靠。

9、 万能转换开关在停止位 。→ 将开关转到左送电或右送电处。








二、进线柜主开关不能分闸





原因分析及解决办法:

1、 分闸按钮接触不良。→ 更换分闸按钮。

2、 分闸线圈烧坏。→ 更换分闸线圈





三、主计量无功表反转或不转

原因分析及解决办法:





1、 电容补偿功率因数超前。→ 调整电容补偿至 0.92-0.97 。

2、 变压器进线相序错误 。→ 重新调整相序 。

3、 电压电流回路正常。→ 更换无功表 。

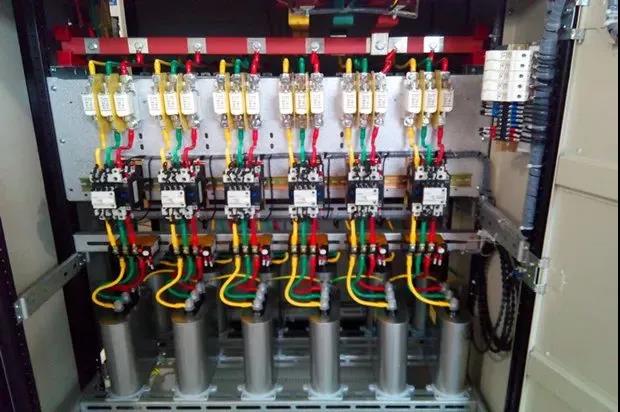

四、 电容柜不能自动投切





原因分析及解决办法:





1、 电流取样信号线未接。→ 接好电流取样信号线。

2、 检查控制器熔芯是否烧坏 。→ 更换熔芯 。

3、 电压偏高,控制器显示过压。→ 调整过压保护点。

4、 电流偏小,控制器显示超前。→ 电流增大后能自动正常工作。

5、 电容柜(配电柜相关类:箱式变电站|配电箱)补偿仪显示过压。→ 把设定电压值调高于实际电压。

6、 补偿控制器投切模式选为手动。→ 更改为自动模式。

7、取样电流互感器损坏。→ 更换取样电流互感器。


五、 抽屉出线电能表不转





原因分析及解决办法:





1、检查二次插件是否接触不良。→ 调整二次插件接触片 。

2、电流电压正常。→ 更换电度表。

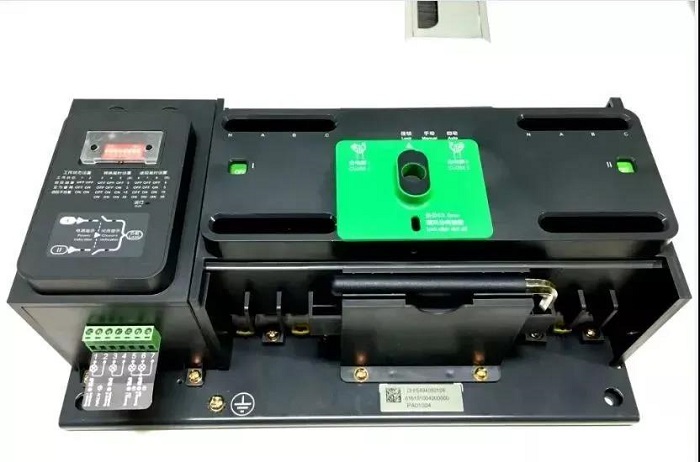

六、 双电源切换不能自动投切

原因分析及解决办法:

1、手动转换开关没有转换到自动位置 。→ 把手自动转换开关转向自动位置 。

2、 欠电压脱扣器没闭合。→ 检查电压与脱扣器电压等级是否一致 V ≥ 85% 。

3、 时间继电器没闭合。→ 检查时间继电器接点电压是否正常 。

4、 断路器分励机构没复位。→ 检查机械联锁是否松动,有无卡滞现象 。






七、 电容柜功率因数达不到 0.9 以上

原因分析及解决办法:





1、 电容器的容量降低 。→ 更换电容器 。

2、 部分回路未通电 。→ 检查后作处理更换 。

3、 原设计负荷增大。→ 增加电容柜补偿容量。

4、大功率感性设备频繁启动。→ 大功率用电设备选择就地补偿。
