配电箱与桥架连接示例:保护线缆,严密牢靠

发布时间:10/13/2020 3:50:15 PM

被切割的孔洞四周及所遗留的毛刺割破或削薄,引发漏电或短路事故。

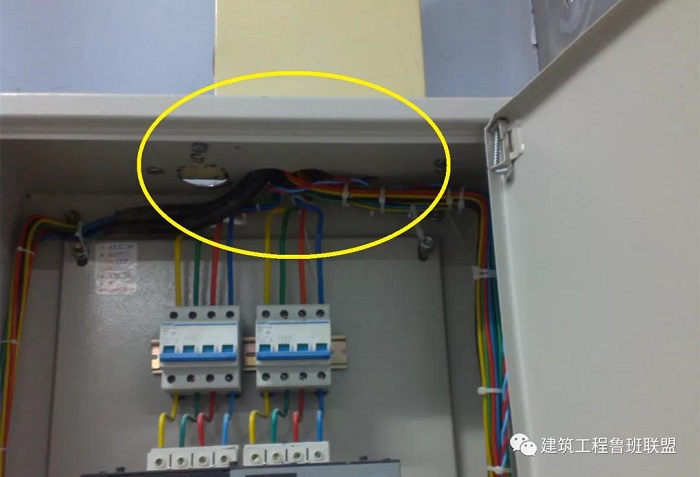

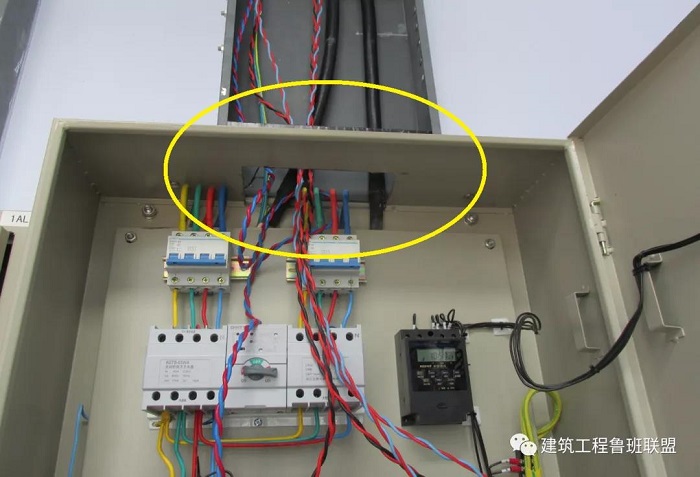

切割洞口处容易导致线缆破皮漏电

为解决这一问题,配电箱(柜)与桥架连接处可以根据桥架尺寸,安装能保护电线电缆的连接件,不仅能保证电线电缆在安装和使用过程中的完整性及用电安全,还能实现桥架与配电箱严密牢靠的连接。下面就基于山东德建集团的工程示例,来看一看配电箱(柜)与桥架连接的推荐做法。

1

使用圆弧外折边保护板

使用电气桥架同等材料制作连接件,连接件由若干固定板构成矩形结构,固定板的上部设置外折边的保护板,形成光滑的圆弧,桥架内电线电缆进入配电箱、柜时,与保护装置的圆弧外折边保护板接触,可使电线电缆不受损坏,保证了电线电缆的完整性和电气安全性。

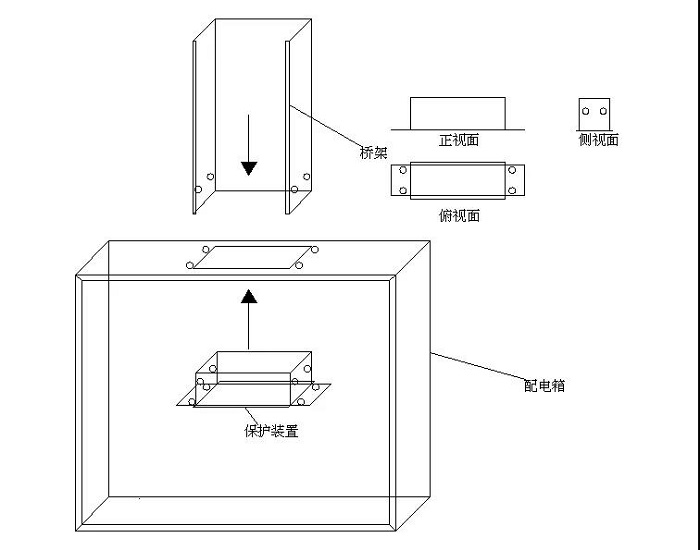

连接示意图

2

控制接口尺寸

根据桥架尺寸,在桥架内电线电缆进入配电箱、柜的位置,开一个与桥架截面积相同的安装孔,把与桥架内径相同的连接件,从配电箱、柜插入桥架的安装孔内,配电箱开口要和连接件尺寸、桥架尺寸严格对应,保证接口严密。

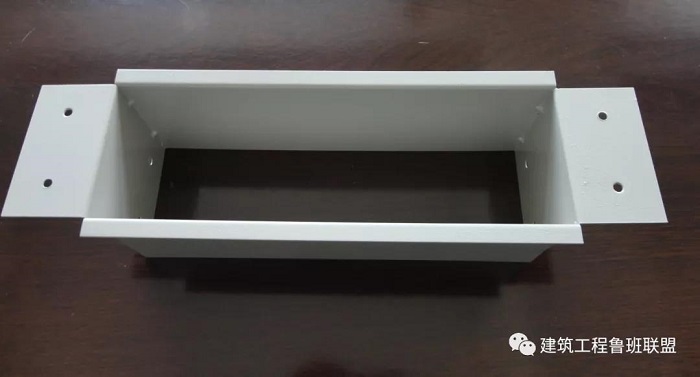

连接件示例

3

使用螺栓固定

使用连接件安装桥架与配电箱,连接件从配电箱、柜的安装孔插入桥架内,保护装置的保护板和固定板上设置若干螺栓孔。用螺栓将连接件和桥架及配电箱、柜固定在一起,保证连接安全可靠。

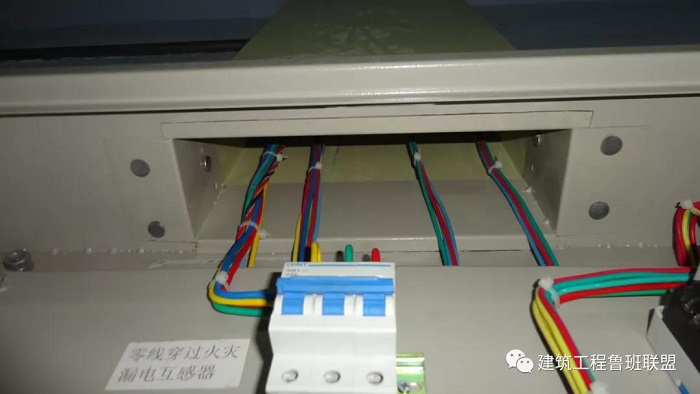

连接件安装示例

通过安装简便易施的连接件,桥架内电线电缆进入配电箱(柜)时,与连接件的圆弧外折边保护板接触,电线电缆不受损坏,保证了电线电缆的完整性,配电箱开口和连接件尺寸、桥架尺寸严格对应,接口严密,螺栓将保护装置和桥架及配电箱(柜)固定在一起,连接安全可靠。
