施工现场临时用电配电箱(柜)标准化配置图集

发布时间:11/20/2020 3:27:30 PM

一、主要内容

该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

1、基本要求

2、总配电箱(柜)

3、分配电箱

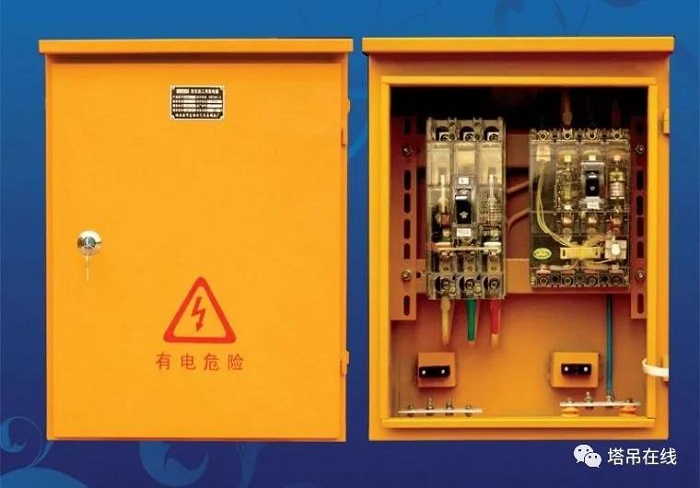

4、4开关箱(按一机一闸一漏一箱设置)

............

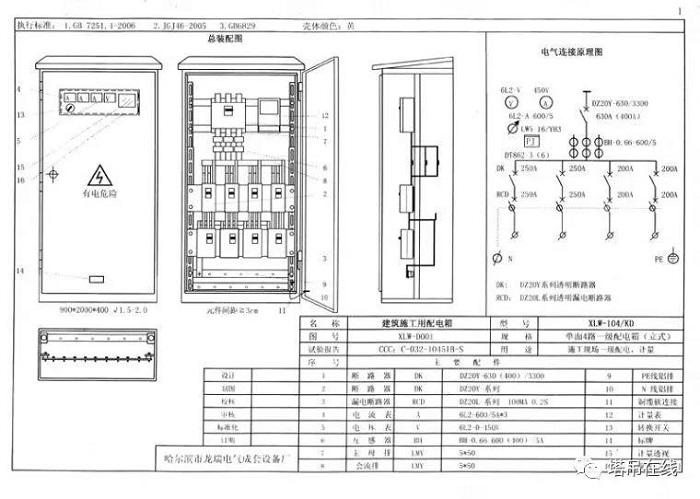

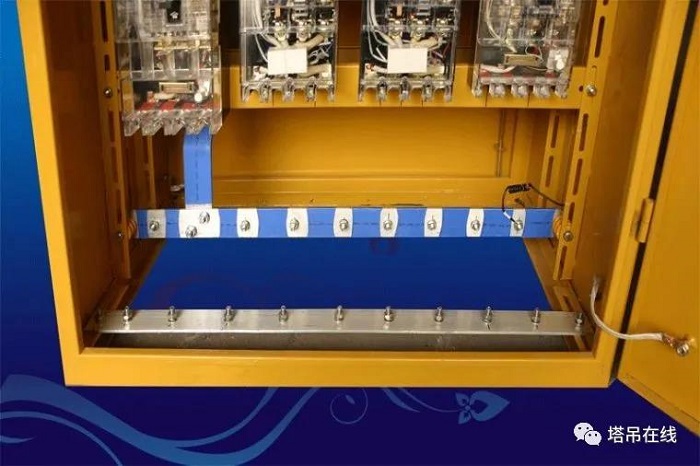

总配电柜端子板接点图

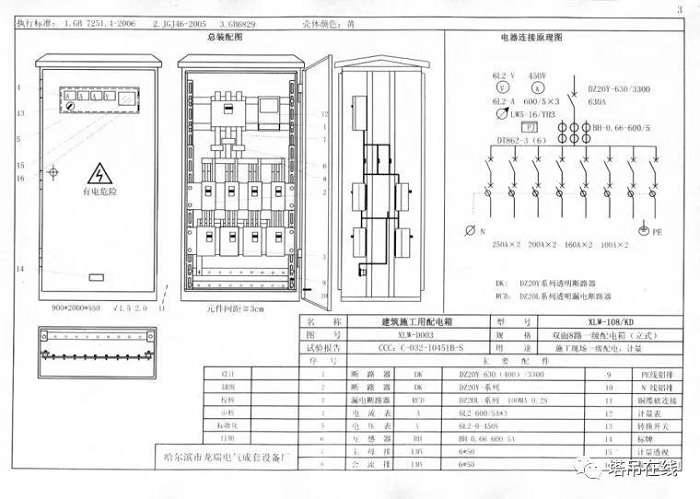

四回路配电柜电气系统图

八回路配电柜电气系统图

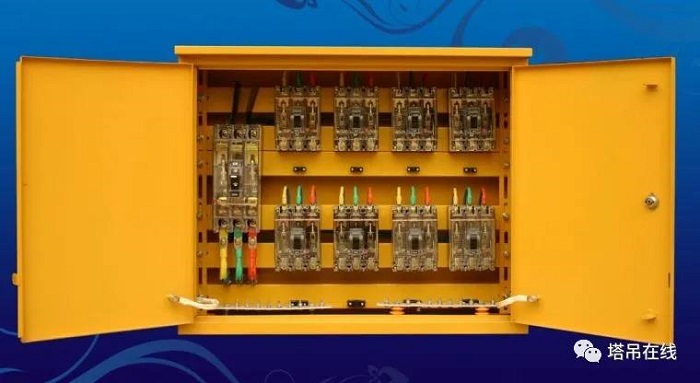

分配电箱示意图

含塔吊回路分配电箱系统图

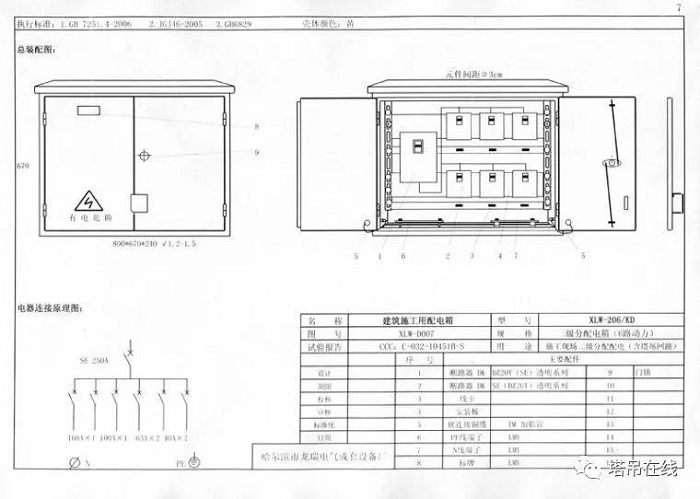

6-8回路分配电箱示意图

6回路分配电箱含塔吊回路

(端子板接点及电气连接点图同上)

6回路含塔吊回路分配电箱系统图

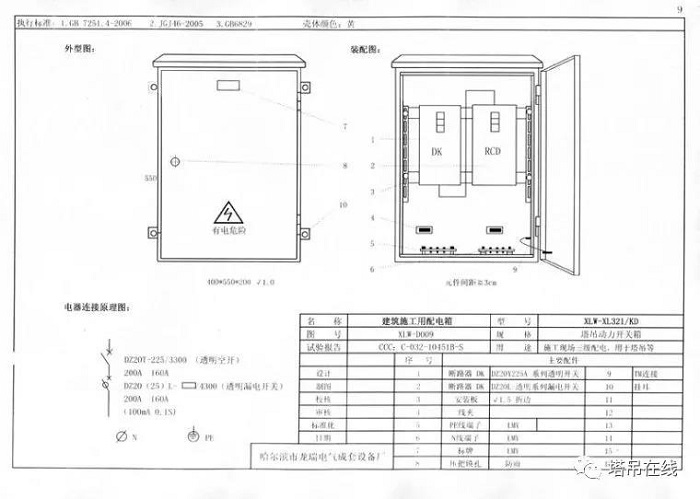

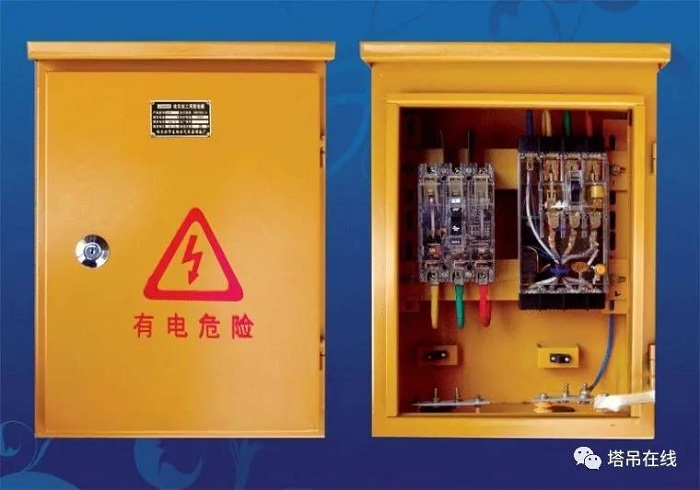

塔式起重机等设备动力开关箱示意图

塔式起重机等动力设备开关箱系统图

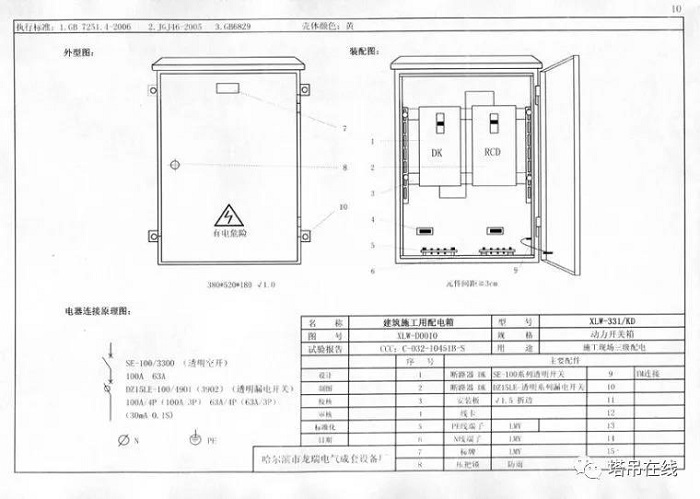

5.5KW以上设备开关箱示意图

5.5KW以上设备开关箱电气系统图
