配电箱电工接线规范标准
发布时间:11/24/2020 12:00:07 PM1:将配电柜后板拆出,按照图纸布局安装线槽及导轨,横平竖直,导轨两头与线槽缝隙不得大于2MM(线槽内安装扎线扣)。

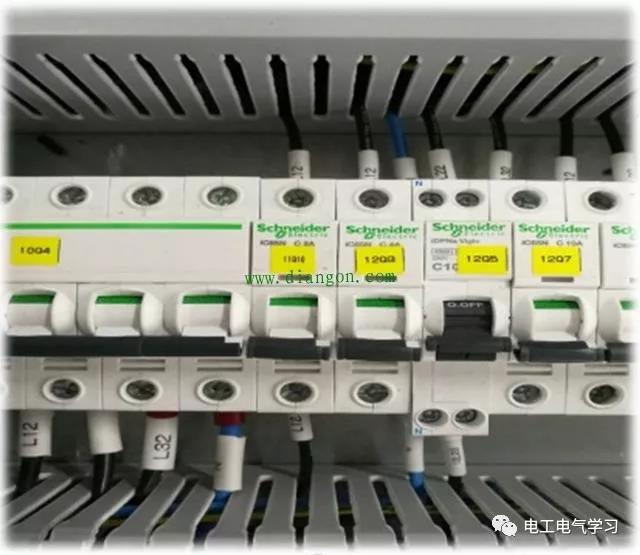

2:确认元器件型号,按照图纸布局排放元器件并贴上标签。
3:接线时须强弱电分开走,避免干扰(左强右弱)。

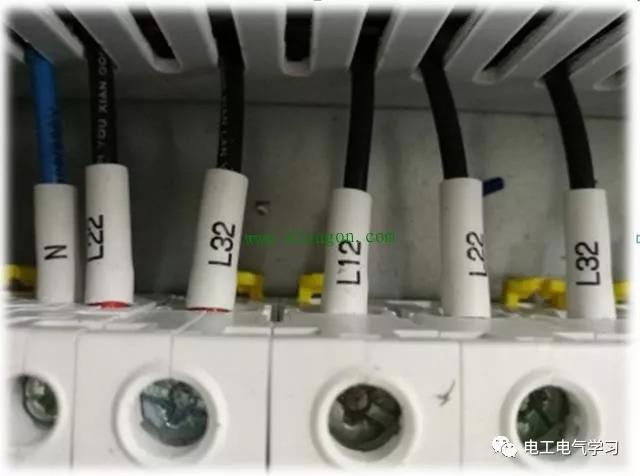

4:号码管字体方向大小必须统一(由左往右看,由下往上看)。
5:压线时线鼻子必须压紧。元器件接线时按照螺丝的顺时针方向拧紧,拧紧后用手拉一下,检查是否会脱落。一个接线孔最多只能接2根线。
6:电线颜色使用根据图纸或者客户要求,如果没有要求就使用公司标准 :(380V A黄B绿C红N蓝PE黄绿,220V火线黑色 零线浅蓝色,24v+棕色 0v深蓝色)
7:接线完成检查没有错误后装入配电柜,接线过门时须留有弧度,并套缠绕管保护。
8:配电柜接线完毕后及时清理柜内垃圾及杂物。
9:外围人员拿到图纸后先确定传感器的位置及走线方向,diangon.com根据现场位置布置线槽或者扎带扣,线槽内需安装扎带扣。

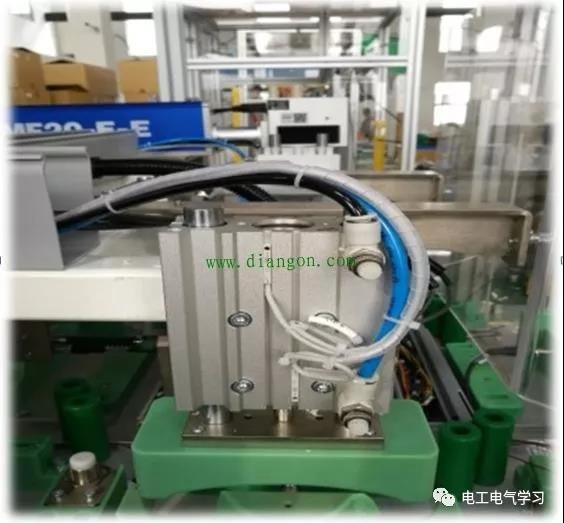

10:安装固定传感器并套好号码管,有气管的地方顺着气管走,没有气管的地方贴着固定件走,不能悬空
11:走线时尽量将线理顺,不要交叉,穿洞的需要安装保护套,有线槽的地方走线槽,没线槽的套波纹管或者缠绕带,
12:按钮盒及HMI或者其他需要接线的元器件,如果材料没到货可以先将线放到位,并适当预留足够的长度且套上号码管。

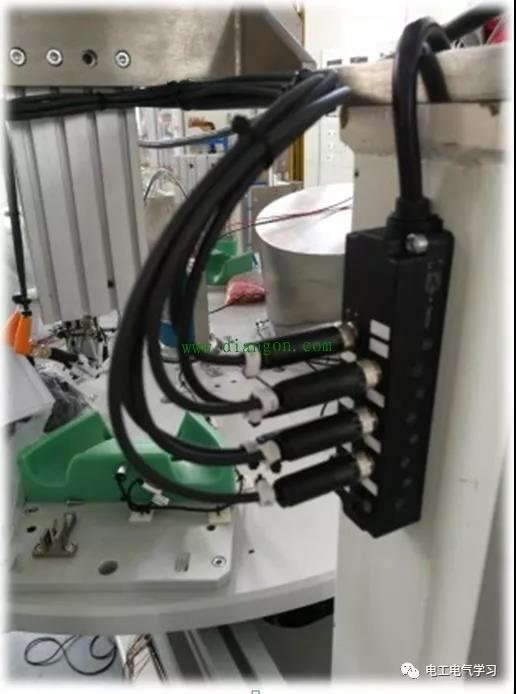

13:根据现场位置合理安装集线器,尽量使需要走集线器的
14:外部线进入柜内时强弱电分开走,并预留适当的长度。
15:保持走线美观大方安全不干涉。
16:上电前必须先用万用表检查线路,确保没有接错线后才上电。
17:保持工作周围环境整洁,营造一个安全舒适的工作环境。
